Wie EC-Radialventilatoren mit Rückwärtsneigung den Energieverbrauch und den Lärm reduzieren?

In modernen Lüftungs- und Klimatisierungssystemen ist der Bedarf an höherer Effizienz und geringerer akustischer Belastung noch nie so groß wie heute. Zu den wirksamen, aber oft missverstandenen Lösungen gehören: EC-Radialventilatoren mit Rückwärtsneigung . Diese Lüfter kombinieren elektronisch kommutierte (EC) Motortechnologie mit rückwärtsgekrümmten oder rückwärts geneigten Laufraddesigns und liefern ein Leistungsprofil, das sowohl den Stromverbrauch als auch den Betriebsgeräuschpegel deutlich reduziert. Das Verständnis der genauen Mechanismen hinter diesen Vorteilen hilft Ingenieuren, Facility Managern und Systemdesignern, fundierte Entscheidungen für nachhaltige und komfortable Umgebungen zu treffen.

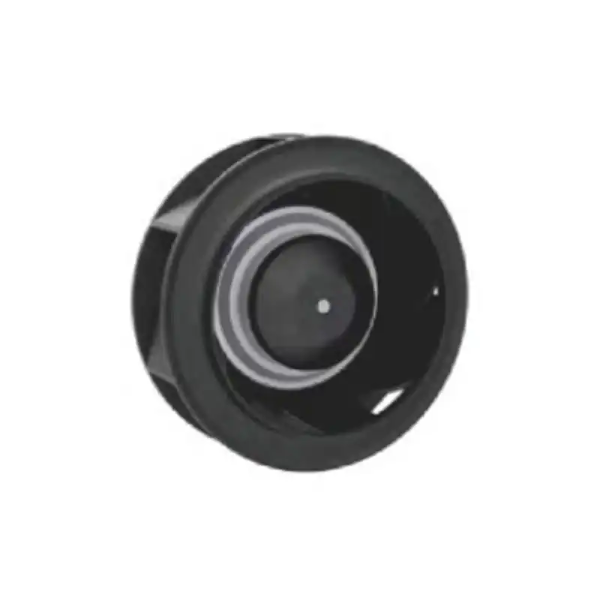

Die Kerntechnologie hinter den Einsparungen

Um zu verstehen, wie rückwärts kippende EC-Radialventilatoren den Energieverbrauch senken, müssen die beiden Hauptkomponenten getrennt werden: der Motortyp und die Flügelgeometrie.

Der EC-Motor ist im Wesentlichen ein bürstenloser Gleichstrommotor mit integrierter intelligenter Steuerelektronik. Im Gegensatz zu herkömmlichen Wechselstrom-Induktionsmotoren, die mit festen Drehzahlen basierend auf der Netzfrequenz (50/60 Hz) laufen, wandeln EC-Motoren den eingehenden Wechselstrom in Gleichstrom um und erzeugen dann mithilfe der Pulsweitenmodulation ein rotierendes Magnetfeld. Dies ermöglicht eine präzise Drehzahlregelung ohne die Verluste, die externe Frequenzumrichter (VFDs) mit sich bringen. Noch wichtiger ist, dass EC-Motoren über einen weiten Betriebsbereich einen hohen Wirkungsgrad beibehalten – oft sogar bei Teillast über 85 %, während ein AC-Induktionsmotor bei Drosselung auf 50–60 % sinken kann.

Das nach hinten geneigte Laufraddesign ergänzt die Intelligenz des Motors. Wenn sich das Laufrad dreht, tritt Luft axial ein und wird radial ausgestoßen. Die nach hinten gebogenen Flügel drücken die Luft mithilfe der Zentrifugalkraft nach außen, jedoch mit einem Flügelwinkel, der von der Drehrichtung abweicht. Diese Geometrie bietet mehrere aerodynamische Vorteile:

Das Fehlen eines Überlastbereichs bedeutet, dass der Motor weniger Strom verbraucht, selbst wenn das System den Luftstrom einschränkt, im Gegensatz zu vorwärtsgekrümmten Lüftern, die bei geschlossenen Klappen möglicherweise übermäßig viel Strom verbrauchen. Diese inhärente Eigenschaft reduziert direkt die Stromverschwendung.

Mechanismen zur Energiereduzierung in der Praxis

Energieeinsparungen durch rückwärts kippende EC-Radialventilatoren ergeben sich aus drei unterschiedlichen Wegen: Motoreffizienz, Affinitätsgesetzsskalierung und Eliminierung externer Steuerverluste.

1. Motor- und Antriebseffizienz.
Ein Standard-Wechselstrom-Induktionsmotor mit VFD weist Oberschwingungsverluste auf und arbeitet typischerweise mit einem Wirkungsgrad von 75–82 % bei 50 % Drehzahl. Ein EC-Motor mit integrierter Kommutierung erreicht im gleichen Bereich einen Wirkungsgrad von 88–92 %. Der Unterschied ist nicht trivial – bei einem Lüfter, der jährlich 8.000 Stunden im Teillastbetrieb läuft, kann die EC-Variante den motorbezogenen Energieverbrauch um 15–20 % senken, ohne dass die Lüfterkurve selbst berücksichtigt wird.

2. Kompatibilität mit Affinitätsgesetzen.
Die Affinitätsgesetze besagen, dass die Lüfterleistung mit der Potenz der Geschwindigkeit variiert. Eine Reduzierung der Geschwindigkeit um 20 % senkt den Stromverbrauch um fast 50 %. Da EC-Radialventilatoren mit Rückwärtsneigung eine nahtlose Drehzahlregelung ohne externe VFDs ermöglichen, können Betreiber den Luftstrom genau an den Bedarf anpassen. Dadurch entfallen verschwenderische Praktiken wie das Fahren mit voller Geschwindigkeit und das Ablassen überschüssiger Luft mit Dämpfern oder Bypassventilen. Jede Reduzierung der Geschwindigkeit um 10 % führt zu etwa 27 % weniger Leistung – eine direkte, wiederholbare Einsparung.

3. Reduzierung des Systemeffekts.
Nach hinten geneigte Schaufeln erzeugen ein gleichmäßigeres Auslassgeschwindigkeitsprofil und reduzieren die Turbulenzen stromabwärts. Geringere Turbulenzen bedeuten geringere statische Druckverluste in Kanälen, Filtern und Spulen. Folglich benötigt der Lüfter weniger Rotationsenergie, um den Systemwiderstand zu überwinden. Feldmessungen zeigen durchweg, dass der Austausch eines herkömmlichen vorwärtsgekrümmten Ventilators durch einen rückwärts geneigten EC-Radialventilator mit vergleichbarer Leistung die Gesamtsystemleistung um 30–45 % reduzieren kann, noch bevor die Steuerung optimiert wurde.

Geräuschreduzierung: Aerodynamische und elektrische Ursprünge

Hochfrequentes Jaulen und niederfrequentes Rumpeln sind häufige Beschwerden bei herkömmlichen Ventilatoren. Rückwärtskippende EC-Radialventilatoren bekämpfen den Lärm an seinen Quellen – sowohl aerodynamisch als auch elektromagnetisch.

Aerodynamische Geräuschreduzierung.
Rückwärtsgekrümmte Schaufeln erzeugen im Vergleich zu vorwärtsgekrümmten oder radialen Schaufeln eine geringere Grenzschichtablösung und Wirbelablösung. Die Luft strömt sanft an der Schaufeloberfläche entlang und strömt mit geringerer Turbulenzintensität aus. Dadurch wird Breitbandrauschen, insbesondere im für das menschliche Gehör störenden Bereich von 500–2000 Hz, direkt reduziert. Da der Lüfter außerdem bei gleicher Leistung mit niedrigeren Spitzengeschwindigkeiten arbeitet (aufgrund des höheren Druckkoeffizienten), verschiebt sich die Amplitude der dominanten Geräuschquelle – der Rotorblattfrequenz – nach unten.

Eliminierung mechanischer und elektrischer Oberschwingungen.
Herkömmliche Wechselstrommotoren mit VFDs erzeugen bei Schaltfrequenzen häufig hörbare Magnetostriktionsgeräusche (ein hohes Jammern) und Drehmomentschwankungen. Das sinusförmige Kommutierungsschema eines EC-Motors in Kombination mit einer präzisen Stromformung minimiert diese Artefakte. Das Ergebnis ist eine gleichmäßigere Drehmomentabgabe und eine Reduzierung des elektromagnetischen Geräuschpegels um 5–8 dB(A) im Vergleich zu VFD-angetriebenen Wechselstromäquivalenten bei identischen Luftstrombedingungen.

Betriebsgeräusch bei geringem Durchfluss.
Herkömmliche Ventilatoren mit reduziertem Durchfluss können in instabile Bereiche gelangen und dort zu einem Strömungsabriss oder einem Strömungsabriss führen. Diese Phänomene erzeugen rhythmischen, pulsierenden Lärm, der durch Rohrleitungen in Aufenthaltsräume gelangen kann. Rückwärtskippende EC-Radialventilatoren vermeiden dies, da die flache Druckkurve und die aktive Drehzahlrückführung den Betriebspunkt außerhalb der Pumpgrenzen halten. Selbst bei 20–30 % des vollen Durchflusses bleiben die Geräusche in erster Linie aerodynamisch und nicht impulsiv, sodass sie weniger wahrnehmbar sind und mit passiven Schalldämpfern leichter gedämpft werden können.

Indirekte Vorteile, die den Wert verstärken

Geringerer Energieverbrauch und reduzierter Lärm sind nicht die einzigen Vorteile. Mehrere Nebeneffekte sprechen zusätzlich für EC-Radialventilatoren mit Rückwärtsneigung.

• Geringerer physischer Platzbedarf. Eine höhere aerodynamische Effizienz ermöglicht es einem kleineren Laufrad, das gleiche Luftvolumen zu bewegen, was die Abmessungen des Lüftergehäuses reduziert und kompaktere Geräteanordnungen ermöglicht.
• Geringere Kühllasten im Innenbereich. Die Abwärme des Motors wird minimiert, da der EC-Motor im Teillastbetrieb deutlich weniger Wärmeverluste erzeugt als ein AC-Motor. In geschlossenen Räumen wie Lüftungsgeräten oder Elektronikgehäusen reduziert dies die Belastung der Kühlsysteme.
• Vereinfachte Installation und Wartung. Ohne externe VFDs, Schütze oder separate Steuerverkabelung kann der Lüfter schneller in Betrieb genommen werden. Weniger Komponenten bedeuten weniger Fehlerquellen und niedrigere langfristige Servicekosten.
• Einhaltung strenger Vorschriften. Viele Gerichtsbarkeiten erzwingen mittlerweile Ventilatoreffizienzgrade (FEG) oder Energieleistungsstandards (MEPS). Rückwärtskippende EC-Radialventilatoren erfüllen oder übertreffen diese Anforderungen problemlos und vermeiden so Projektverzögerungen und Nachrüstungsstrafen.

Praktische Integration in HVAC- und Industriesysteme

Die Einführung dieser Ventilatortechnologie erfordert nicht die Neugestaltung ganzer Luftsysteme. EC-Radialventilatoren mit Rückwärtsneigung sind in Standardgehäusekonfigurationen (SWSI, DWDI) erhältlich und können in bestehende Einheiten nachgerüstet werden, bei denen Motor- und Radabmessungen übereinstimmen. Bei Neubauten können Systementwickler die Heiz- und Kühlschlangen verkleinern, da der Lüfter einen gleichmäßigeren Luftstrom gegen variablen Widerstand liefert – eine direkte Folge der flachen Druckcharakteristik.

Die Steuerungsintegration ist unkompliziert. Die meisten EC-Lüfter akzeptieren 0–10 V-, PWM- oder sogar direkte Modbus-RTU-Signale. Dadurch können Gebäudemanagementsysteme die Lüftergeschwindigkeit basierend auf CO₂-Sensoren, der Raumtemperatur oder dem statischen Kanaldruck ohne zusätzliche Schnittstellenhardware modulieren. Die integrierte Diagnose liefert außerdem Echtzeit-Feedback zu Stromverbrauch, Geschwindigkeit und Betriebsstunden und ermöglicht so vorausschauende Wartungsstrategien.

Auf häufige Missverständnisse eingehen

Einige Skeptiker argumentieren, dass die Anschaffungskosten von rückwärts geneigten EC-Radialventilatoren höher seien als bei einfachen AC-Alternativen. Während die Gesamtbetriebskosten auf Komponentenebene zutreffen, sehen sie anders aus. Allein durch Energieeinsparungen amortisiert sich die Prämie bei Anwendungen im Dauerbetrieb in der Regel innerhalb von 8 bis 18 Monaten. Lärmbeschwerden, die oft zu kostspieligen Modifikationen vor Ort wie Schallschutzgehäusen oder Schalldämpfern führen, werden deutlich reduziert oder ganz eliminiert. Darüber hinaus könnten die Gesamtsystemkosten ohne VFDs und die dazugehörigen Oberschwingungsfilter neutral oder sogar niedriger sein.

Ein weiterer Irrglaube ist, dass nach hinten geneigte Ventilatoren für schmutzige Luftströme ungeeignet seien. Tatsächlich macht die selbstreinigende Natur rückwärtsgekrümmter Schaufeln – bei der die Zentrifugalkraft Partikel nach außen schleudert, anstatt eine Ablagerung auf der Schaufelfläche zu ermöglichen – sie bei Anwendungen mit leichtem Staub robuster als vorwärtsgekrümmte Konstruktionen. Für starke Partikel sind spezielle Beschichtungen oder Materialien erhältlich, ohne dass die Effizienz des EC-Motors beeinträchtigt wird.

Fazit

Die gleichzeitige Reduzierung des Energieverbrauchs und des Geräuschpegels stellt bei elektromechanischen Geräten eine große Herausforderung dar, aber EC-Radialventilatoren mit rückwärts gerichteter Neigung erreichen dies durch physikbasiertes Design und nicht durch Kompromisse. Der EC-Motor eliminiert die Verluste externer VFDs und sorgt für einen hohen Wirkungsgrad bei Teilgeschwindigkeiten, während das nach hinten geneigte Laufrad eine Überlastung verhindert, den Luftstrom stabilisiert und durch Turbulenzen erzeugte Geräusche senkt. Zusammen ermöglichen sie eine präzise Anpassung des Luftstroms an den Echtzeitbedarf, reduzieren den Stromverbrauch um 30 % oder mehr und reduzieren den Schalldruckpegel um mehrere Dezibel, ohne dass kostspielige akustische Behandlungen erforderlich sind.

Für Anlagenbesitzer, die niedrigere Stromrechnungen und weniger aufdringliche Geräte anstreben, für Ingenieure, deren Aufgabe es ist, Leistungsstandards einzuhalten, und für Bewohner, die sich einfach nur ruhige, komfortable Räume wünschen, stellen diese Ventilatoren eine praktische, bewährte Weiterentwicklung der Luftbewegungstechnologie dar. Die Frage ist nicht mehr, ob sie übernommen werden sollen, sondern wie schnell bestehende Systeme aufgerüstet werden können, um die Vorteile zu nutzen.
